UTMⅢ(R)(H) - 旋轉扭矩傳感器

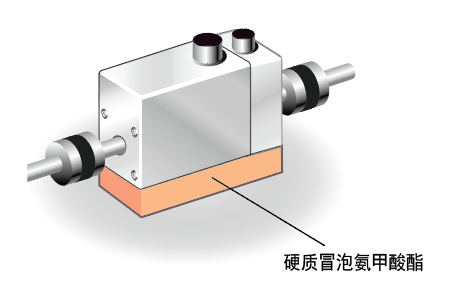

安裝方法

請固定主機，使之不會(huì )隨旋轉方向而轉動。

一、測量范圍?

              覆蓋 ?0.05 Nm～10,000 Nm?，共17種規格，細分型號包括：

• 超小量程：0.05 Nm、0.1 Nm、0.2 Nm、0.5 Nm、1 Nm、2 Nm、5 Nm、10 Nm

• 中等量程：20 Nm、50 Nm、100 Nm、200 Nm、500 Nm

• 大量程：1,000 Nm、2,000 Nm、5,000 Nm、10,000 Nm?
  。

1. ?精度與響應性?

• 非線性精度：?±0.03% FS?（滿量程）?；

• 模擬帶寬：?5 kHz?（采樣頻率20 kHz），響應速度為前代UTMⅡ的5倍?
  。

2. ?轉速性能?

• 基礎版：?5,000 rpm?（旋轉編碼器選件，3,600 ppr）?；

• 高速選件：?25,000 rpm?（旋轉脈沖360～1,080 ppr），其中0.05～10 Nm規格可擴展至?40,000 rpm??
  。

• 支持轉速上限：

3. ?機械特性?

• 允許過載：?500% FS??；

• 抗干擾能力：大幅降低徑向力、軸向力對扭矩精度的影響?
  。

?二、功能配置?

1. ?輸出方式?

• 扭矩值可選 ?±10V模擬輸出? 或 ?RS-485數字通信??；

• 支持轉速脈沖信號輸出（用于實時監測轉速）?。

2. ?特殊功能?

• ?扭矩歸零?：通過外部信號輸入實現瞬時歸零?；

• ?高速編碼器選件?：脈沖分辨率360～1,080 ppr，適配10,000 Nm量程（2,880 ppr）?。

3. ?供電與功耗?

• 電源：?DC 24 V??；

• 功耗：≤100 mA（UTMⅡ系列參考值）?。

?三、物理參數?

1. ?尺寸設計?

• 0.05～2 Nm：54×50×40 mm（軸徑5～8 mm）；

• 5～10 Nm：57×55×40 mm（軸徑12 mm）?。

• 小型輕量化設計，典型外殼尺寸（以UTMⅡ為參考）：

2. ?安裝適應性?

• 可選鍵槽或聯軸器接口，減少軸心誤差對測量的干擾?。

•
